Трубогибочные станки с ЧПУ мод. VB80, VB110, VB152 предназначенs для гибки стальных, нержавеющих и титановых труб в ответственных приложениях авиакосмической отрасли, а также для изготовления автомобильных компонентов.
Стандартные и дополнительные опции могут отличаться для разных моделей.
Точную комплектацию уточняйте у менеджеров компании «Перитон Инжиниринг».
Трубогибочные станки с ЧПУ мод. VB80, VB110, VB152 предназначенs для гибки стальных, нержавеющих и титановых труб в ответственных приложениях авиакосмической отрасли, а также для изготовления автомобильных компонентов.
Трубогибы этой линейки имеют гидравлический привод гибочной консоли. Все остальные оси станка – электрические, что дает большое количество преимуществ в части удобства и скорости настройки трубогиба и качества гибки. Каждая из моделей может быть также выполнена полностью электрической, т.е. гибочная консоль будет иметь электрический сервопривод.
Гидравлические трубогибочные станки VB имеют встроенную фирменную систему управления Lightspeed CNC, имеющую дружественный графический интерфейс на базе Windows XP. Имея открытую архитектуру на базе РС, конструкция имеет надежную и эффективную элементную базу (hardware) для обеспечения максимальной надежности и удобства в обслуживании. Система управления Lightspeed дополняет совершенный механический модульный дизайн станков и обеспечивает возможность быстрой переналадки. Уникальные особенности, такие как программируемая регулировка штампа давления с технологией «Мягкого касания» и опции управления штампа давления по положению или по величине прижимной силы увеличивают качество гибки, уменьшая время пуско-наладки.
Трубогибочные станки VB имеет прогрессивную систему привода гибочной консоли, позволяющую существенно снизить количество подвижных частей внутри гибочной головки, обеспечить высокую энергоэффективность и отличное качество гибки.
Все направляющие и приводы трубогиба выполнены по самым современным доступным технологиям и обеспечивают высокую точность, повторяемость и долговечность.

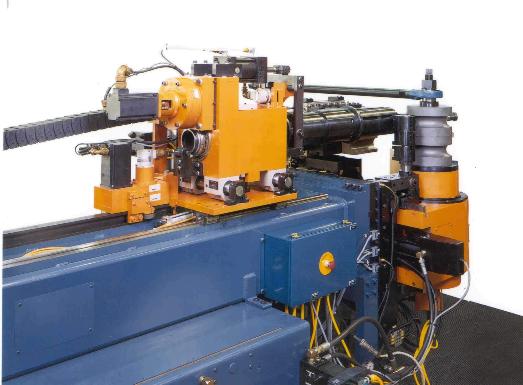

Подвижная каретка трубогиба обеспечивает высокоточную подачу трубы и имеет цанговый патрон, снабженный универсальными обрезиненными зажимными кулачками, обеспечивающими легкую работу оператора при загрузке трубы. Опционально может устанавливаться бустер, обеспечивающий приложение значительного осевого усилия к торцу трубы, что позволяет контролировать утонение стенки и гибку с радиусов до 0.8 OD.
Стандартно трубогибы VB выпускаются в варианте с одним уровнем инструмента (один радиус гибки), однако опционально они могут оснащаться программируемым устройством сдвига гибочной головки, позволяющим установить многоуровневый инструмент. Многоуровневая гибочная головка имеет точные сервоприводы и надежные высокоточные передающие механизмы, обеспечивающие ее перемещение по вертикали и по горизонтали.
Одним из ключевых трубогибов серии VB является самокалибрующийся штамп давления (хвостовой прижим). Это означает автоматическую и быструю установку (позиционирование) штампа давления для любого радиуса гибки. Наличие сервоконтроля позволяет обеспечить мягкий контакт штампа давления с трубой, что избавляет даже очень тонкостенные трубы из мягких материалов от появления рисок и повреждений во время гибки.
Ползун или сопроводитель штампа давления также управляется сервоприводом и программируется. Регулируемая скорость его движения обеспечивает высокое качество гибки и повторяемости геометрии.
Фирменная система управления станком Lightspeed Control базируется на PC с OC WINDOWS-XP и обладает многоцветным интуитивно понятным и удобным пользовательским интерфейсом. Оn-line диагностика и система помощи обеспечивают легкую работу, настройку, поиск и обнаружение неисправностей, а также предупреждают оператора о допущенных ошибках.
Система управления Lightspeed Control имеет открытую архитектуру и легко совместима с исполнительными механизмами самых разных производителей. Легкое программирование и понятная система меню, трехмерная полноцветная графика и сенсорный экран обеспечивают удобное программирование и верификацию введенных данных.
Для связи стойки управления со станком используется оптоволокно, что делает станок нечувствительным к помехам в электросети и минимизирует количество соединительных кабелей, а также увеличивает возможности диагностики станка в реальном времени.
Система управления обеспечивает хранение сотен программ, которые могут заводиться через USB-порт, CD или по кабелю внутризаводской компьютерной сети. Кроме того, стандартно имеется оборудование и ПО для совместной работы с контрольно-измерительными машинами, обеспечивающими генерирование программ гибки по результатам обмеров образца и корректировку программ гибки по результатам обмеров готового изделия.
Технические характеристики трубогибочного станков VB | VB80 | VB110 | VB152 |
---|---|---|---|
Максимальные размеры обрабатываемой трубы (сталь), диаметр / толщина стенки, мм |
Ø80 / 2.4 |
Ø114 / 3.4 |
Ø152 / 6.0 |
Максимальный радиус гибки на фиксированном инструменте, мм |
350 |
457 |
635 |
Максимальный угол гибки, град. |
195 |
195 |
195 |
Длина дорна, мм (может быть увеличена) |
3000 |
3200 |
4150 |
Экран управления
Экран диагностики
Типичные изделия для трубогиба VB 80 HP
