Параметр | ед. изм. | ETP 1500x2500 | ETP 1500x3000 | ETP 1250x2000 | ETP 1250x2500 |
Максимальное усилие пробивки | тонн | 30 | 30 | 20 | 20 |
Максимальная толщина листа при пробивке фиксированным инструментом | |||||
Черная сталь | мм | 6,35 | |||
Нержавеющая сталь | мм | 3 | |||
Максимальная толщина листа при пробивке поворотным инструментом | |||||
Черная сталь | мм | 4 | |||
Нержавеющая сталь | мм | 2,5 | |||
Размер рабочего стола | мм | 2500х1500 | 3000х1500 | 2000х1250 | 2500х1250 |
Количество инструмента в барабане | ед. | 33 | 33 | 27 | 27 |
Максимальный диаметр пробиваемого отверстия при толщине материала 1 мм (один инструмент) | мм | 88,9 | |||
Ход по оси Х | мм | 2500 + R (перехват) | 3000 + R (перехват) | 2000 + R (перехват) | 2500 + R (перехват) |
Скорость перемещения по оси Х | м/мин | 80 | 100 | ||
Ход по оси Y | мм | 1500 | 1250 | ||
Скорость перемещения по оси Y | м/мин | 80 | 100 | ||
Суммарная скорость перемещения по осям Х+Y | м/мин | 114 | 141 | ||
Скорость вращения инструментального барабана | об/мин | 20 | 27 | ||
Автоматическая индексная скорость вращения инструмента | об/мин | 65 | |||
Максимальный рабочий ход с шагом 1 мм по оси X и Y при пробивке черной стали толщиной 1 мм | уд/мин | 900 | |||
Точность повторения | мм | ±0,05 | |||
Точность позиционирования | мм | ±0,1 | |||
Точность позиционирования поворотного инструмента | град. | 0,01 | |||
Скорость смены поворотного инструмента MULTITOOL | сек. | 3 | |||
Максимальный вес листа (нагрузка на стол) | кг | 200 | 125 | ||
Мощность главного привода | кВт | 11 | 7,5 | ||
Объем гидравлического бака | л | 300 | 180 | ||
Давление воздуха | Бар | 06.июл | |||
Количество прижимов листа | ед. | 3 | 4 | 3 | 3 |
Усилие зажима листа | тонн | 1,2 | |||
Расход воздуха | л/мин | 2,5 | |||
Приводы осей и направляющие по осям Х и Y | тип | Сервомоторы FANUC и ШВП | |||
Привод инструмента | тип | Сервомоторы FANUC и волновой редуктор | |||
Высота стола над уровнем пола | мм | 950 | |||
Длина станка | мм | 5520 | 5520 | 5140 | 5140 |
Ширина станка | мм | 5000 | 6660 | 4290 | 5000 |
Высота станка | мм | 2220 | 2220 | 2220 | 2220 |
Вес станка | кг | 18500 | 20000 | 14000 |
15000 |
Стандартная комплектация
Компоновка револьверного барабана на 33 инструмента:
Компоновка револьверного барабана на 27 инструментов:
Дополнительная комплектация
Стандартные и дополнительные опции могут отличаться для разных моделей.
Точную комплектацию уточняйте у менеджеров компании «Перитон Инжиниринг».
Координатно-пробивные прессы ERMAKSAN серии ETP имеют «О»-образную цельносварную станину прошедшую специальную термообработку и отпуск. Благодаря жесткой и мощной станине, прессы способны работать с металлическим листом толщиной до 6 мм, обеспечивая при этом большую производительность и точность работы, что гарантирует высокое качество изделий. В конструкции координатно-пробивных прессов ETP используются гидравлические, электронные и механические компоненты ведущих мировых производителей отвечающих высоким стандартам.
Координатно-пробивные прессы ERMAKSAN серии ETP выпускаются в двух вариантах инструментального барабана – на 27 и 33 станции. В исполнении барабана на 33 станции, используется 3 индексных D-станции, которые могут включать в себя 8 А-станций, 3 В-станции или 1 С-станцию системы MultiTool. Таким образом общее количество инструмента может достигать 54.
Максимальный рабочий ход с шагом 1 мм по оси X и Y при пробивке конструкционной стали толщиной 1 мм составляет 1100 ударов в минуту со скоростью маркирования 1800 уд/мин. Скорость перемещения одновременно по оси Х и Y составляет 141 м/мин. Точность позиционирования составляет ± 0,1 мм, точность повторения ± 0,05 мм.
Три перемещаемых прижима листа обеспечивают автоматический перехват листов для обработки листов размером шире 2000 мм, а также автоматический перехват прижимов для обработки листов под прижимами. Прижим листа состоит из трех «пальцев», работает с помощью пневматического давления и держит лист не причиняя ему какой-либо деформации благодаря сферическим наконечникам. Система проверки безопасности прижимов предотвращает столкновение между прижимами и инструментом во время сверки положений прижимов с программой детали.
Оборудование

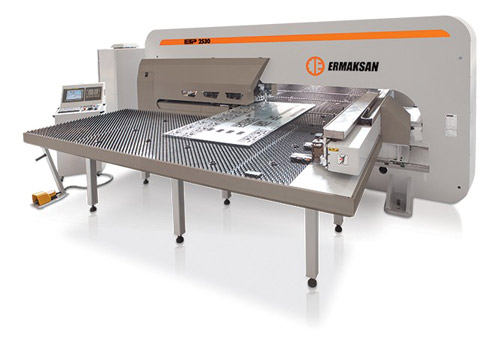

Координатно-пробивной пресс ERMAKSAN серии ETP
